Probleme bei Verkabelung des neuen PC's

[Airbusfreak]

Hallo zusammen,

ich verzweifle gerade ein wenig an der Verkabelung meines neuen Gaming-PC's. Folgende Komponenten sind verbaut:

- SilentiumPC Regnum 400 ARGB Gehäuse
- Gigabyte Z690 Gaming X DDR4
- Intel Core i5 13600KF
- Corsair Vengeance RGB Pro 2x 16GB
- Alphacool Eisbär Aurora LT240 AIO
- Samsung 980 Pro NVMe SSD
- Thermaltake Toughpower PF1 850W
- AMD Radeon RX7900XT Sapphire Pulse (noch nicht eingebaut)

CPU, RAM, SSD, Mainboard und Netzteil waren soweit kein Thema. Nun habe ich die AIO eingebaut, komme aber mit der Verkabelung nicht zurecht, das ich am gehäuse ja den RGB Controller habe. Laut Mainboard Handbuch müsste ich mit dem Kabel für die Pumpe an den Anschluss unten am Mainboard, welcher mit SysFan 4 Pump bezeichnet ist. Um dort hin zu kommen ist allerdings das Kabel zu kurz. Ich hätte die Möglichkeit einen beiliegenden RGB Controller anzuschließen, möchte das ja aber eigentlich gesammelt über den RGB Controller des Gehäuses steuern, der ans Mainboard geht. Anbei ein Bild des aktuellen Zustands sowie eines von dem Kabel der Pumpe, welches zu kurz ist. Könnt ihr mit dabei helfen? Gerne sende ich auch weitere Bilder der entsprechenden Stellen, die ihr braucht oder weitere Infos, wenn benötigt.

Würde mich freuen von euch zu hören.

Vielen Dank
Steffen



[pachurjoseph7]

Also ich weiß ja nicht was du da mit dem 4+4pin Kabel der CPU vor hast aber das führt man von hinten her oben links durch die Kabeldurchführung welche direkt über dem Anschluss am Mainboard liegt. Da aber die AiO schon drin ist wird es eventuell schwer noch an dieses Loch ran zu kommen.
So wird das jedenfalls nix und wenn wirds übel aussehen am Ende^^
Auch das 24pin Kabel kommt durch die Gummierte Durchfuhrung direkt neben dem Anschluss fürs 24pin am Mainboard. Fix erstmal die Netzteil Kabel und dann mach weiter mit den kleinen Kabeln. Dann hast du auch direkt eine bessere Übersicht wenn die mal alle richtig verlegt sind

An der Linken Markierung kommt das CPU Kabel von hinten nach vorne rein.
Die Rechte Markierung da kommt das dicke 24pin Kabel durch. Auch von hinten nach vorne.

Doppelpost zusammengeführt: Feb 26, 2023

Auch bei allen kleinen Kabeln wie Lüfterkabeln und Front IO Kabeln, USB/Audio Kabeln solltest du darauf achten, dass sie von hinten durch die Durchführung schiebst und das auch auf der Höhe wo auch der jeweilige Anschluss liegt. Willst ja am Ende nicht dass 200m Kabel vorne das RGB verdecken.



[Airbusfreak]

Also ich weiß ja nicht was du da mit dem 4+4pin Kabel der CPU vor hast aber das führt man von hinten her oben links durch die Kabeldurchführung welche direkt über dem Anschluss am Mainboard liegt. Da aber die AiO schon drin ist wird es eventuell schwer noch an dieses Loch ran zu kommen.
So wird das jedenfalls nix und wenn wirds übel aussehen am Ende^^
Auch das 24pin Kabel kommt durch die Gummierte Durchfuhrung direkt neben dem Anschluss fürs 24pin am Mainboard. Fix erstmal die Netzteil Kabel und dann mach weiter mit den kleinen Kabeln. Dann hast du auch direkt eine bessere Übersicht wenn die mal alle richtig verlegt sind

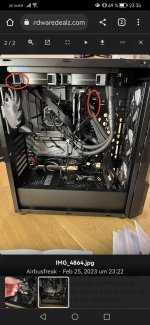

Anhang anzeigen 33550
An der Linken Markierung kommt das CPU Kabel von hinten nach vorne rein.
Die Rechte Markierung da kommt das dicke 24pin Kabel durch. Auch von hinten nach vorne.

Doppelpost zusammengeführt: Feb 26, 2023

Auch bei allen kleinen Kabeln wie Lüfterkabeln und Front IO Kabeln, USB/Audio Kabeln solltest du darauf achten, dass sie von hinten durch die Durchführung schiebst und das auch auf der Höhe wo auch der jeweilige Anschluss liegt. Willst ja am Ende nicht dass 200m Kabel vorne das RGB verdecken.

Danke erstmal für deine Rückmeldung. Ich gebe dir natürlich recht und habe gerade mal etwas sortiert.



[pachurjoseph7]

Das sieht ja schon viel besser aus!
Mit den kleinen Kabeln gehst du dann einfach genau so vor mit dem Durchschieben. Immer möglichst da durch wo es auch am Ende rein soll. Und halt schauen dass der Großteil des Kabels auf der Rückseite versteckt ist sonst siehts am Ende doof aus

Schaue jetzt eben mal nach der PDF deines Mainboard Handbuchs.
Evtl kann ich da dann rauslesen wo die restlichen Kabel noch hingehören.



[Airbusfreak]

Das sieht ja schon viel besser aus!
Mit den kleinen Kabeln gehst du dann einfach genau so vor mit dem Durchschieben. Immer möglichst da durch wo es auch am Ende rein soll. Und halt schauen dass der Großteil des Kabels auf der Rückseite versteckt ist sonst siehts am Ende doof aus

Schaue jetzt eben mal nach der PDF deines Mainboard Handbuchs.
Evtl kann ich da dann rauslesen wo die restlichen Kabel noch hingehören.

Habe dir nochmal ein Bild des RGB Controllers angehängt, hier ist aber nur noch 1 Steckplatz für LED und einer für FAN frei, wenn ich das richtig sehe, daher kann ich vermutlich eh nicht beide Lüfter der AIO an den Controller ran hängen.



[pachurjoseph7]

Ja gut dein Mainboard bietet ja eigentlich auch so genügend Lüfter-Anschlüsse. Steck den Hub in dem die Case Fans eingesteckt sind auf SYS_FAN1. Die AiO Lüfter steckst du dann in SYS_FAN2. Das Kabel der Pumpe sollte eigentlich lang genug sein. Achte halt darauf dass es dort nach hinten geht wo es auch her kommt, dann führe es hinten entlang bis zu der Durchführung die dem CPU_PUMP Header am nächsten ist, dann sollte das normalerweise reichen



[Mizurex]

Habe dir nochmal ein Bild des RGB Controllers angehängt, hier ist aber nur noch 1 Steckplatz für LED und einer für FAN frei, wenn ich das richtig sehe, daher kann ich vermutlich eh nicht beide Lüfter der AIO an den Controller ran hängen.

Gibt so Y Kabel. Evtl kannst du die Lüfter zsm stecken fürs RGB ?



[pachurjoseph7]

Gibt so Y Kabel. Evtl kannst du die Lüfter zsm stecken fürs RGB ?

Das mit den Splitter-Kabeln wollte ich eigentlich auch noch schreiben habs aber vergessen. Kommst also genau rechtzeitig^^
An sich müssten die Anschlüsse am Mainboard eigentlich reichen um alle Kabel irgendwo unterzubringen



[Airbusfreak]

Vielen Dank schonmal für eure Hilfe. Ich bin noch etwas verwirrt. Ich habe aus dem RGB Controller zwei Kabel, die oben recht und unten links an das Mainboard angeschlossen werden sollen. (In den Fotos zu sehen, welche beiden Anschlüsse) Welches der beiden Kabel muss dann an SysFan1 und ist damit die Spannungsversorgung richtig? Von den Lüftern der AIO kommen ja auch jeweils 2 Kabel, welches davon muss bei SysFan 2 ran und muss dann der andere Lüfter an SysFan 3?
Das Kabel von der AIO Pumpe ist wirklich sehr kurz, das bekomme ich nichtmal vorne quer bis zu dem Lüfteranschluss. Vermutlich weil der RGB Controller der AIO eigentlich noch dazwischen soll? Von dem habe ich auch nochmal ein Bild angehängt.



[pachurjoseph7]

Das breite 15pin sata Kabel wird mit einem der SATA Kabel vom Netzteil verbunden. Das versorgt den Hub dann mit Strom.
Wenn das Pumpenkabel so zu kurz ist musst du halt den Hub anschließen ^^

Doppelpost zusammengeführt: Feb 26, 2023

Das von @Mizurex erwähnte Y Kabel für die zwei AiO Lüfter hast du ja auch. Sollte eigentlich alles problemlos rein passen.

Weiterhin viel Glück.
Schlaf dich evtl aber erstmal aus jetzt und mach morgen mit einem Frischen Kopf weiter.
Bin zuversichtlich, dass das dann auch besser klappt mit der Verkabelung.
Ich bin jedenfalls erstmal raus.
Stehe aber morgen früh gerne wieder zur Verfügung
GuNa



[Airbusfreak]

Hallo nochmal,
Ich habe deinen Hinweis angenommen und erstmal geschlafen, leider haben sich allerdings über Nacht die Probleme nicht erledigt

Ich habe jetzt noch folgende Kabel, bei denen ich nicht weiß wie ich sie zuordne.

Bild 1: hier habe ich das Y-Kabel nun angeschlossen. Damit bleibt ein Stecker übrig. Hier sind übrigens keine Pfeile für den + Pol vorhanden, dann ist aber der Anschluss mit der 1 der Plus Pol, richtig?

Bild 2: Diese beiden Kabel kommen jeweils von beiden Lüftern der AIO und von der Pumpe der AIO. Insgesamt also theoretisch 6 Anschlüsse

Bild 3: Wenn ich das richtig zugeordnet habe ist das der Pumpenanschluss. Hier müsste ich dann den RGB Controller aus Bild 6 anhängen. Dann bleibt das SATA Kabel fürs Netzteil + ein dreipoliges Kabel, welches mit 5V DRGB gekennzeichnet ist.

Bild 4: Das erste Kabel vom RGB Controller des Gehäuses an der Rückseite. Dieser soll lt. Anleitung des Gehäuses an den LED D1 Stecker unten links auf dem Mainboard.

Bild 5: das zweite Kabel vom Controller des Gehäuses. Soll lt. Anleitung an D_LED2 oben rechts auf dem Mainboard.

Bild 6: der RGB Controller der AIO, wo dann das SATA Kabel kann muss und das 5VDRGB übrig bleibt.

Aus diesen Kabeln werde ich leider immernoch nicht schlau. Ich danke euch aber jetzt schonmal für die Unterstützung bis hierhin.

LG Steffen



[pachurjoseph7]

Hole mir mal eben eine PDF von der Alphacool Eisbär Aurora AiO Bedienungsanleitung.
Blicke bei den Bildern leider gerade nicht ganz durch aber vielleicht finde ich ja was im Handbuch.
Gib mir kurz ein paar Minuten dann melde ich mich nochmal. Hoffentlich dann mit etwas mehr Ahnung und einer Lösung ^^

Doppelpost zusammengeführt: Feb 26, 2023

Auf Seite 11 im Handbuch der AiO sieht man wie ich finde ganz gut wie es gehen soll.

Du hast pro Lüfter ein 4 PIN PWM Kabel. Dafür gibt es ja scheinbar auch ein Y-Kabel um beide PWM Anschlüsse der Lüfter auf einen SYS_FAN Header am Mainboard zu stecken
Das PWM Kabel ist für die generelle Funktion des Lüfters und dient auch zur Einstellung einer Lüfterkurve im BIOS.

Außerdem kommen ja je ein 3pin ARGB Male und ein 3pin ARGB Female Kabel aus dem Lüfter.
Den 3pin Female Stecker vom Lüfter steckst du dann auf den 3pin Male Stecker am Kühlblock. Den 3pin Male Stecker auf das 3pin Female Kabel dass beim Hub dabei ist.

Stecke erstmal die Kabel die ich erwähnt habe ein und dann sehen wir nach den restlichen

Hier nochmal die Seite im Handbuch

Doppelpost zusammengeführt: Feb 26, 2023

Hast du auch schon versucht gehabt mal Einbau Videos bei YT zu suchen.
Damit klappt es eigentlich immer am besten, weil Bilder usw oft nur für noch mehr Verwirrung sorgen können
Ansonsten halt mal noch abwarten, gibt hier im Forum glaube ich eine handvoll Leute mit der gleichen Alphacool AiO. Wenn ich mich nur errinern könnte wer das war könnte ich denjenigen kurz verlinken, aber fällt mir gerade beim besten Willen nicht ein wer das genau war:/



[Airbusfreak]

Danke nochmal für deine ausführliche Hilfe! Ich habe jetzt einiges verkabelt und bin der Meinung, dass das so gut funktionieren kann. Ich habe nun die beiden Lüfter der AIO miteinander verbunden sowie den Kühlblock an den Strang angeschlossen. Anschließend nicht den RGB Controller der AIO verwendet, sondern nur das Adapterkabel angehängt. (Bild 1) Eigentlich müsste dies dann an den 5V Anschluss am Mainboard, der ja aber schon von dem RGB Controller des Gehäuses belegt ist. Also habe ich den Anschluss auf den fünften (noch freien) Anschluss am RGB Controller des Gehäuses gelegt. (Bild 2) Die Lüfter habe ich per Y Kabel an SysFan1 angeschlossen. Jetzt hängt nur ein Kabel der AIO noch frei rum welches zur Pumpe gehört. (Bild 3) Das kann ich aber leider nicht direkt ans Mainboard anschließen, weil es zu kurz ist um bis zum Pumpenanschluss zu reichen. Kann ich das auch an den CPU Fan anschließen? Dann würde es reichen.
Damit sieht es aber insgesamt schon recht geordnet aus (Bild 4).



[pachurjoseph7]

Hinter Grafikkarten gibt es in der Regel eine Kabeldurchführung hinter der Karte. Würde das jetzt noch frei rumhängende Kabel durch diese Aussparung passen und dann bis zum CPU_PUMP Header reichen?
Und die AiO Lüfter solltest du vielleicht doch in CPU_FAN einstecken anstatt in einen der SYS_FAN Anschlüsse, weil die AiO Lüfter ja die CPU Fans sind
Da hab ich dir vorhin bisschen Schwachsinn erzählt wegen den AiO Lüftern

Doppelpost zusammengeführt: Feb 26, 2023

Dass das Pumpenkabel zu kurz ist liegt daran dass du den Controller weg lässt.
Schließe diesen an dann wird auch das Kabel reichen
Also 3pin ARGB Kabel in den 3pin ARGB Header am Controller und 3 pin Pumpenkabel an den 3 PIN Header für die Stromversorgung. Den vom Controller ausgehenden 4pin PWM dann in SYS_FAN4_PUMP und das 3 pin ARGB halt entweder in den ARGB Hub oder auf einen der D_RGB Header aufm Mainboard.
Controller dann noch per SATA Kabel ans Netzteil und dann solltest du soweit sein die Grafikkarte einzubauen und das System zu booten

Doppelpost zusammengeführt: Feb 26, 2023

Bin zuversichtlich, dass du das Packst!
Hast ja die Verkabelung jetzt schon echt optimiert im Vergleich zu gestern



[Airbusfreak]

Danke, habe ich jetzt an CPU Fan angeschlossen.

Kann es sein, dass ich nur entweder den Controller nutze oder direkt ans Mainboard anschließe? Wenn ich die Anleitung richtig verstehe, wird der Controller dazwischen geschaltet für die RGB Beleuchtung und auch die Stromversorgung der Pumpe läuft direkt übers Netzteil durch den SATA Anschluss. Ich habe, wenn ich den Controller dazwischen packe, nur noch einen Anschluss frei, der aber nur zur Erweiterung um einen dritten Lüfter gedacht ist.

Hab nochmal ein Bild angehängt welche Anschlüsse am RGB Controller sind. 1 ist der SATA Anschluss, 2 ist der Anschluss zum Controller, 3 ist der Pumpenanschluss.



[pachurjoseph7]

Danke, habe ich jetzt an CPU Fan angeschlossen.

Kann es sein, dass ich nur entweder den Controller nutze oder direkt ans Mainboard anschließe? Wenn ich die Anleitung richtig verstehe, wird der Controller dazwischen geschaltet für die RGB Beleuchtung und auch die Stromversorgung der Pumpe läuft direkt übers Netzteil durch den SATA Anschluss. Ich habe, wenn ich den Controller dazwischen packe, nur noch einen Anschluss frei, der aber nur zur Erweiterung um einen dritten Lüfter gedacht ist.

Hab nochmal ein Bild angehängt welche Anschlüsse am RGB Controller sind. 1 ist der SATA Anschluss, 2 ist der Anschluss zum Controller, 3 ist der Pumpenanschluss.

Ohne Controller ist auch möglich, aber dann hast du ja wieder das Problem, dass das Kabel zu kurz ist
Das angehängte Bild ist irgendwie nicht da:/



[Airbusfreak]

Sorry nochmal das Bild angehängt. Der Controller ist dran, ich habe jetzt nur keinen Anschluss mehr frei, der auf das Mainboard kommt. Ich muss jetzt vermutlich Geschwindigkeit und Beleuchtung über den Controller steuern und die Pumpe zieht sich den Strom aus den SATA? Dann habe ich aber keinen direkten Anschluss von der Pumpe aufs Mainboard, kann das stimmen?



[pachurjoseph7]

Der 4 PIN PWM und der 3PIN ARGB Anschluss vom Controller sind ins Mainboard gesteckt?
Falls ja sollte jetzt eigentlich alles passen.
Die Geschwindigkeit regelt sich dann über den PWM Anschluss.
Dann einfach beim ersten Boot für die Entsprechenden Anschlüsse im BIOS auf PWM einstellen. Wenn es bei deinem Gigabyte Board wie bei meinem ist, dann kommst du mit der Entf-Taste ins BIOS.
Da dein Prozessor den Suffix "KF" und nicht "K" hat musst du halt noch die Grafikkarte einbauen sonst geht er zwar evtl an aber gibt kein Bild aus.
Alle Intel CPUs mit "F" im Name besitzen nämlich keine iGPU!

Doppelpost zusammengeführt: Feb 26, 2023

Auf der Rückseite solltest du noch versuchen, die Kabel etwas ordentlicher zu verlegen, da es sonst sein könnte dass du Probleme haben wirst die Abdeckung drüber zu schieben. Einfach etwas mit Kabelbindern in Reih und Glied zu bringen. Also die Kleinen Kabel zu einem Strang, dass sie einfach nicht so Kreuz und quer verteilt sind.
Wenn die Rückseiten-Abdeckung drauf passen sollte und du meinst, dass Kabelmanagement dir nicht sooo wichtig ist kannst du es auch so lassen. Sieht man ja von vorne dann wahrscheinlich sowieso nicht, wenn hinten Unordnung herrscht

Doppelpost zusammengeführt: Feb 26, 2023

Und nun gib Gas^^
Bin mega gespannt, wie das System aussieht wenn es läuft

Doppelpost zusammengeführt: Feb 26, 2023

Muss aber auch dazu sagen. Von AiO Wasserkühlungen habe ich an sich null Ahnung. Habe persönlich reine Luftkühlung im System.
An sich sollte das was ich dir erklärt hab passen. Falls es klappt bin ich zumindest echt stolz auf mich, was erklärt zu haben wovon ich selbst eigentlich nicht viel verstehe.
An und für sich ist eine AiO ja aber dafür gedacht, dass ein Laie das eigentlich schafft.

Doppelpost zusammengeführt: Feb 26, 2023

Könntest es auch mal bei Alphacool im Forum versuchen. Die haben glaub ich ein eigenes Forum vielleicht findest du da ja auch eine Lösung



[Airbusfreak]

Also er läuft erstmal und macht soweit ich das einschätzen kann auch was er soll. Sieht auch echt schick aus finde ich.

Vielen Dank dir nochmal für die schnelle und unkomplizierte Unterstützung! Bin gerade sehr glücklich



[pachurjoseph7]

Das sieht ja schon mega aus. GZ zum erfolgreichen Build!
XMP Profil im BIOS aktiviert?
Falls nicht läuft der RAM nicht auf der angegeben Taktfrequenz.
Kann man dann danach im Task Manager unter dem Reiter Leistung -> Arbeitsspeicher überprüfen da steht dann die Taktfrequenz
Ansonsten mal HWinfo runterladen und Temperaturen, Taktraten usw. checken ob da alles passt.
Zum Einstellen einer Lüfterkurve für die Grafikkarte das entsprechende Programm von AMD bzw. den MSI Afterburner (aka der Arschbrenner) installieren. Da kann man dann Lüfterkurven für einen leisen aber kühlen Betrieb einstellen.
Übertakten bzw Undervolten kann man damit auch ^^

Doppelpost zusammengeführt: Feb 26, 2023

Vielen Dank dir nochmal für die schnelle und unkomplizierte Unterstützung! Bin gerade sehr glücklich

Gerne doch, dafür ist das Forum da.
Freut mich, dass es geklappt hat.
Die Verkabelung kannst du ja nach und nach noch etwas optimieren, dass da möglichst wenig von den Kabeln sichtbar ist.
Außer dir macht das nichts. Mich würde es heftig triggern xD

Doppelpost zusammengeführt: Feb 26, 2023

Evtl lässt sich ja das Kabel der Pumpe ja weiter rechts auf der linken Seite des RAMs lang führen. Kann mir vorstellen dass es dann etwas versteckter ist.
So hab ich es bei meinem Kabel vom Luftkühler gemacht und seitdem sieht man es kaum noch außer man will es sehen!
